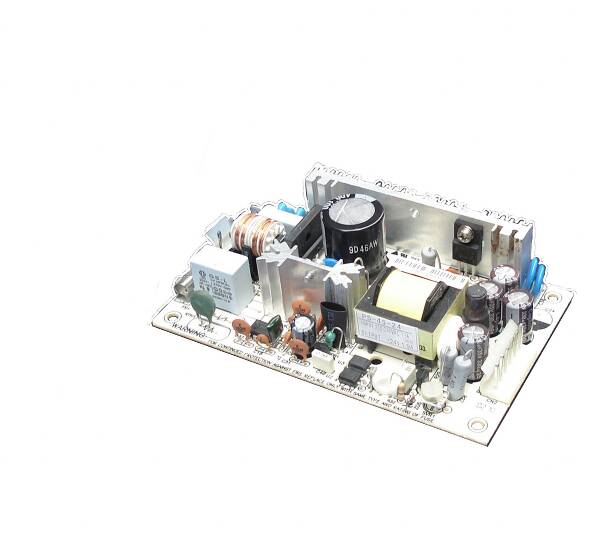

45瓦裸板型开关电源



特性:

全范围输入电压,适用于全球任何国家和地区和地区

短路/过载/过电压等多重保护功能

符合CCCCE等认证

100%满载老化测试

高性能、低售价

电气规格



PS-45-5

PS-45-12

PS-45-15

PS-45-24

PS-45-48



直流电压

5V

12V

15V

24V

48V

额定电流

8A

3.7A

3.0A

1.9

1.0A

电流范围

010.5A

04.4A

03.5A

02.2A

01.1A

额定功率

40W

44.4W

45W

45.6W

48W

纹波与噪声

100mV

100mV

100mV

100mV

100mV

电压调整范围

4.755.5

10.813.2

14.316.5

21.626.4

43.252.8



电压范围

90264VAC或者127370VAC

频率范围

4763Hz

效率

74

76

77

78

78

交流电流

0.8A/110VAC    0.56A/220VAC

浪涌电流

30A(冷启动)

漏电流

3.5mA/240VAC

保护

过负载

额定输出功率的115%170%(打嗝模式、自回复型)

过电压

额定输出电压的115135%(打嗝模式、自回复型)

工作温度

-10+60

工作湿度

2090RH(无冷凝)

储存温度、湿度

-40+85℃;1095RH

安全与电磁兼容

安全规范

参照UL60950-1

耐压

I/P-O/P:3.0KVAC   I/P-FG1.5KVAC    O/P-FG:0.5KVAC1Min

绝缘阻抗

100M Ohms/500VDC

电磁干扰

符合EN55022  Class B

谐波电流

符合EN61000-3-2,-3

电磁耐受

符合EN61000-4-2,3,4,5,6,8,11A级轻工业标准等级



MTBF

300Khrs

尺寸

127*76*28mm(长**高)

包装

0.19Kg72PCS/15.6Kg/1.35CUFT



1、如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下测量。

2、纹波和噪声测试方法:用12”双绞线,终端并联0.1μF47μF电容,用20MHz示波器测试出的峰-峰值。

3、电源被视为系统内的一部分,需结合终端设备进行电磁兼容相关确认。
